SMART WRENCH

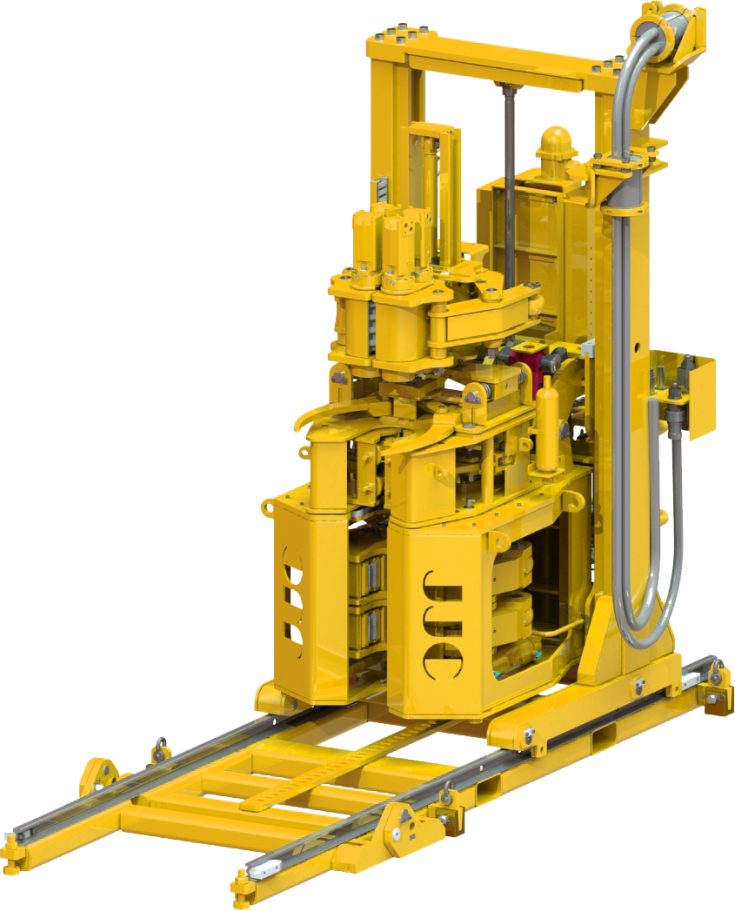

修井鐵鉆工

本設備采用了獨特設計的伸縮臂形式,并對旋扣鉗和沖扣鉗做了優化,結構更緊湊,尺寸更小,重量更輕,適用于小型鉆機、拖掛鉆機、車載鉆機等鉆臺面空間受限的情況,并有機器視覺升級包和低溫升級包可選。

產品資料下載
Highlights
產品特點

工作壽命長

采用創新技術,將快抓管鉗和鏈鉗方法以及胳膊肘仿生學技術應用于鉆井管具的上卸扣和旋扣,作業方式合理,結構簡單,設備可靠性高。同時升級高強度鉗牙和旋扣鏈,消耗件壽命延長50%以上。

作業效率高

專利技術(實用新型專利號:201520430275.9)的連續鏈式旋扣鉗有效地解決了旋扣機構對管體的損傷。專利技術(實用新型專利:201520430155.9)沖扣鉗結構采用快抓管鉗原理,自適應不同管具尺寸,管具夾持范圍內無需更換鉗牙或牙座,作業效率高,同時能最大限度地減輕鉗牙對管具接頭的損傷。

體積重量小

與相同級別的設備相比,體積重量最小,能夠安裝在司鉆對井口前方,方便司鉆直接看到鉗口和鉆具接頭,同時設備所需壓力等級最低,作業安全性能更高。

維修維護少

結構簡單合理,采用模塊化結構設計,維護更方便。設備皮實耐用,故障率更低,維修少,維護成本更低。

智能化程度高

機器視覺升級包:通過深度學習算法智能識別鉆具接頭,無需人工找接頭,實現一鍵式全自動作業,效率大增。 低溫升級包:智能感應環境溫度,自動進行預熱循環,確保鐵鉆工在極寒環境下隨時處于最佳狀態。

豐富配置

低溫環境、鉆具傾斜、全自動作業等多種配置可選。本地、遙控、司鉆和集成控制選項,滿足新造自動化鉆機和老鉆機自動化改造需求。

Techincal Specifications
技術參數
型號
SW03-E1
適用管具范圍
48mm~160mm
適用油管范圍1.9”~ 4 1/2”
鉆桿范圍2-3/8”~4-1/2”
不適用4-1/2”部分外加厚鉆桿
最大旋扣速度
80 rpm@2-7/8 DP
最大旋扣扭矩
3,000 N·m
最大上扣扭矩
30,000 N·m
最大卸扣扭矩
34,000N·m
旋扣鉗升降距離
300mm
垂直升降范圍
635mm~1635 mm
水平行程范圍
1500mm
重量
3,800 kg
液壓源需求
不低于14MPa 100L/min
使用環境溫度
-20℃-55 ℃
多種控制方式
通過集成司鉆系統遠程操作
在鉆臺通過遙控器進行無線遙控操作
本地應急操作
均設置急停按鈕
